一、概述

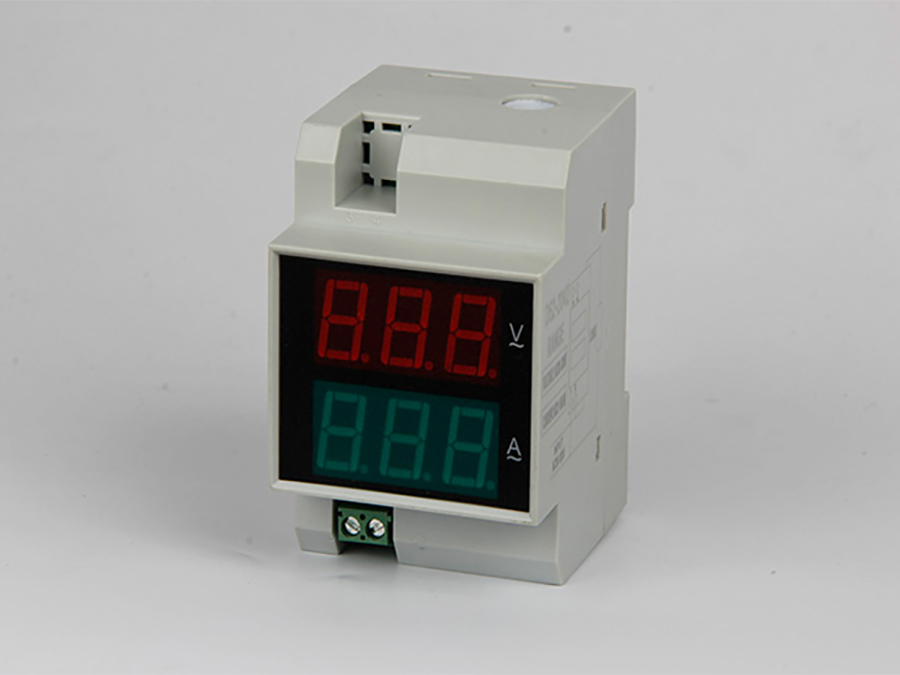

D52-2042型導軌式數顯交流電壓、電流雙顯儀表是在儀表上同時分別顯示被測量的交流電壓和交流電流。儀表測量電流范圍為99.9A，只需將測量回路的導線穿過儀表右邊小圓孔即可完成電流測量。
二、技術參數
1、測量精度：1%±2個字
2、顯示器：0.5英寸LED數碼管
3、測量范圍：交流電壓：AC 85～380V 、交流電流：AC0.1~99.9A
4、測量速度：約每秒2次
5、外形尺寸：54*80*64

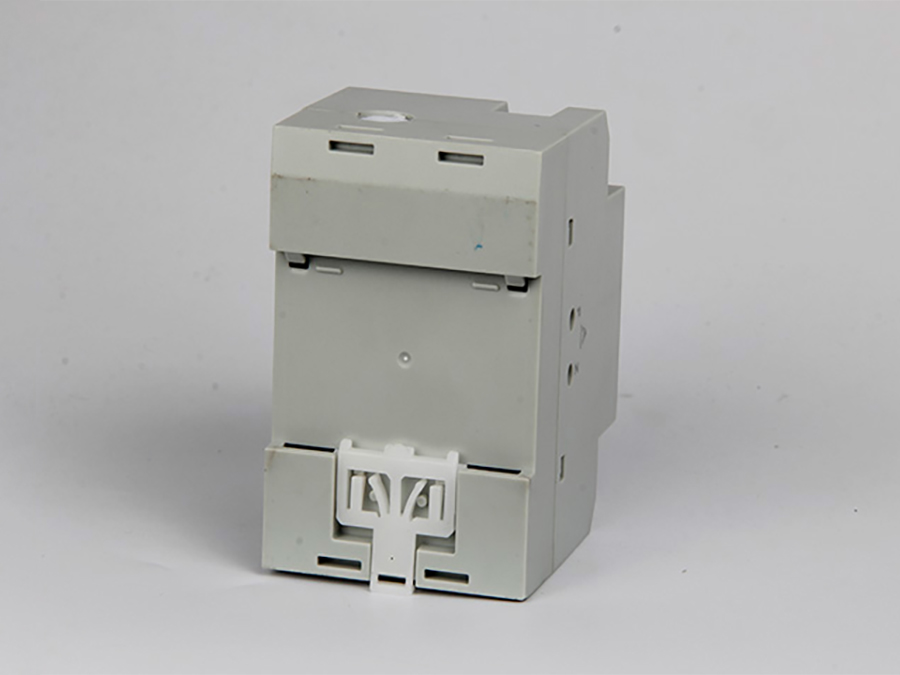

6、安裝方式：導軌式

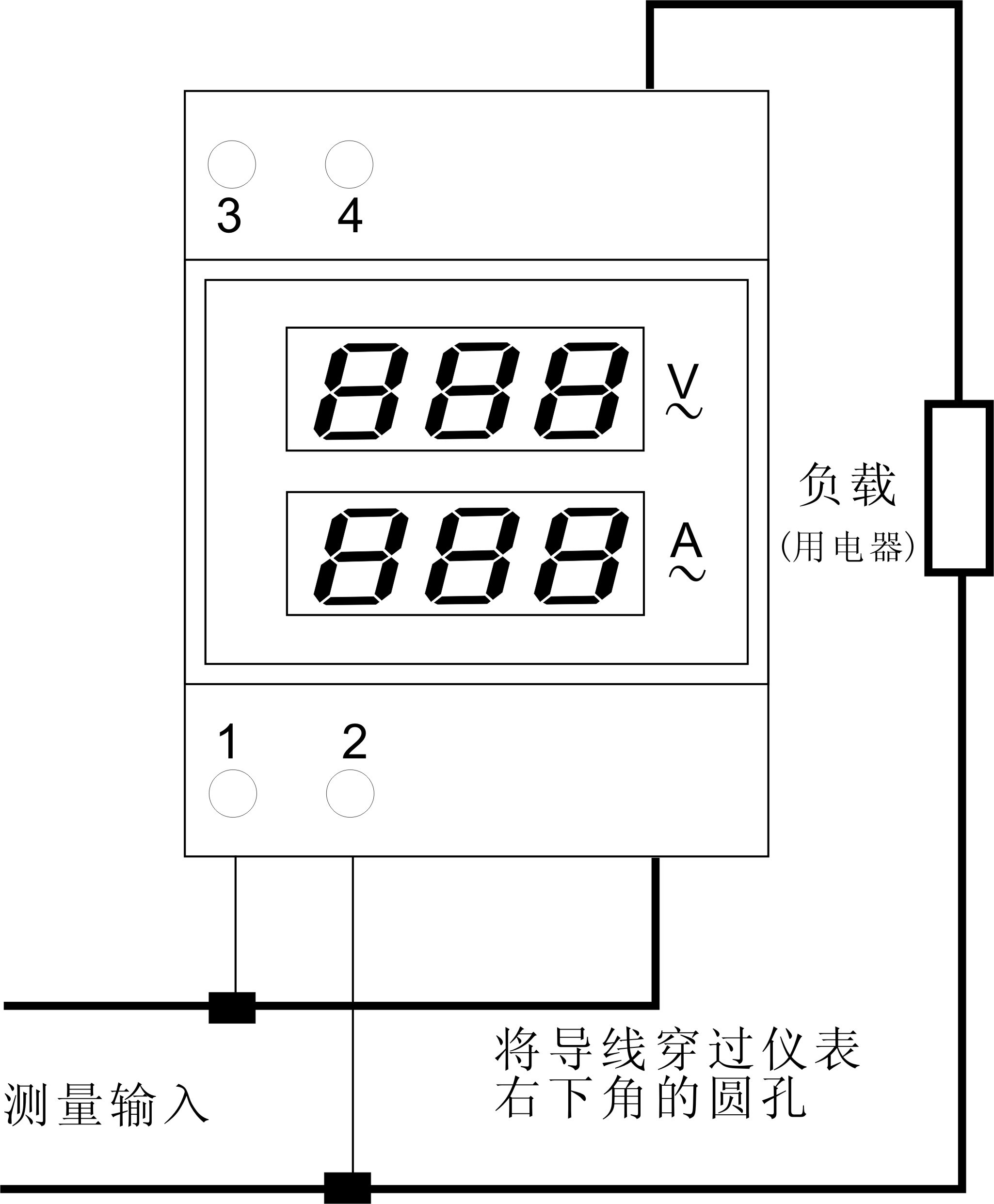

三、儀表接線圖
四、儀表使用方法
1、如上圖，將測量的電壓接到儀表的左下角的1和2接線端子上。
2、將測量回路的導線穿過儀表的下方的圓孔，導線的穿入方向用戶可根據使用情況任意選擇，可以從儀表的下面圓孔穿入上面出來，或從儀表上面圓孔穿入下面出來，穿入方向不一樣不會影響測量結果。
五、注意事項
此款儀表適用于純交流50Hz的市電電源，不能用于方波、逆變器輸出、修正的正弦波等電路上測量，否則儀表的測量將不正確且將會使儀表損壞。
