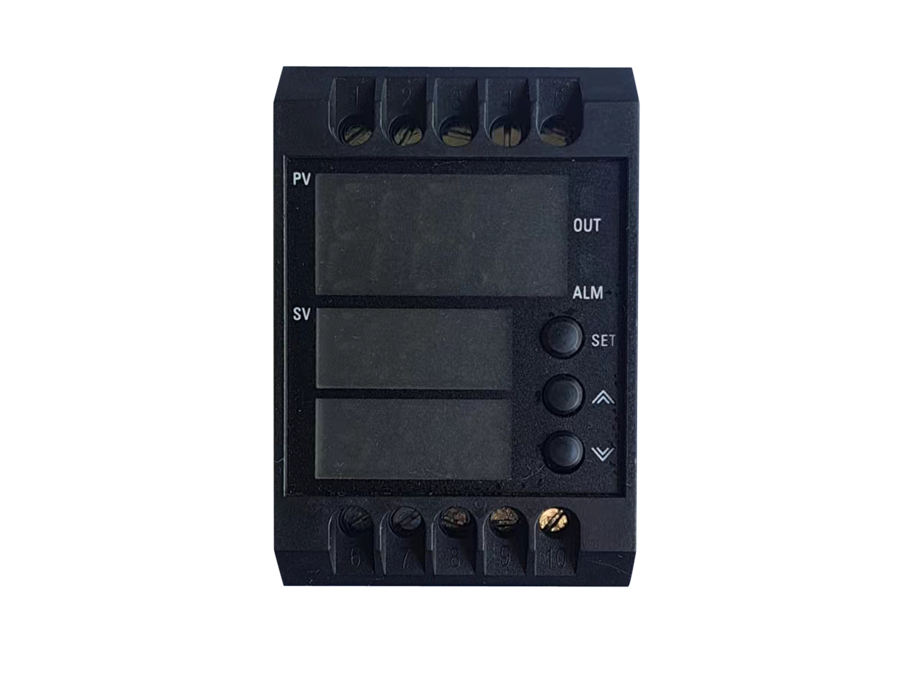

TC-300 系列

一、技術參數

1、輸入類型：NTC10K (B=3380)
2、溫度顯示范圍：0～100℃
3、觸點容量：5A  240VAC

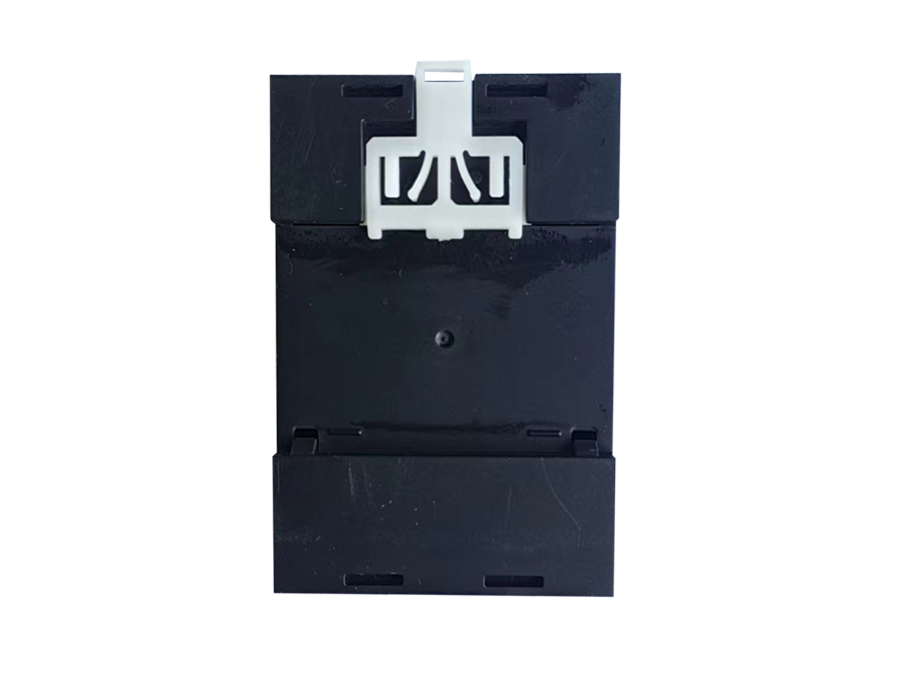

4、安裝方式：標準35mmDIN導軌安裝
5、工作電源：AC85V～242V，50/60HZ  功耗＜3W
6、工作環境：0～50℃，相對濕度≤85％，無腐蝕性及無強電磁輻射場合

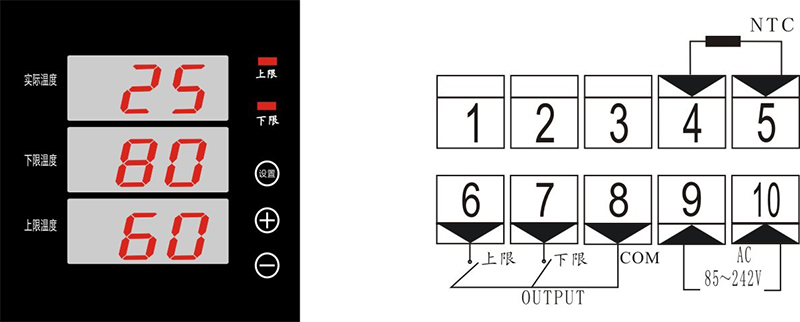

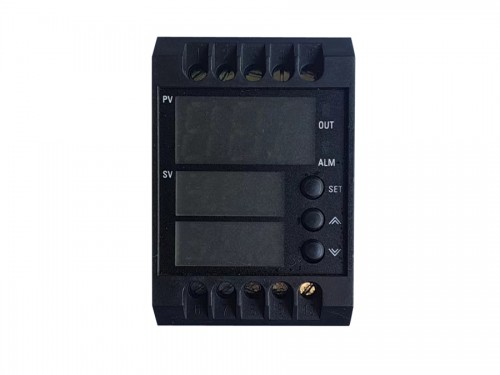

二、面板及接線圖

三、內部參數

序號		提示符	名稱	設定范圍	說明	出廠值
－	0		溫度給定值	－	按一下SET鍵，顯示設定值閃爍，此時按▲或▼鍵直接可修改設定值	50
二級菜單	1		電子鎖	0～50	長按set三秒進入?yún)?shù)，密碼為10時，可進入并修改所有參數，其他數值狀態下不能進入?yún)?shù)狀態。	18
	2		誤差修正值	-20～20	測量值可以通過此項值加或減修正	0
	3		下限回差	0-19	溫度低于設定值-回差開啟，超過設定值+回差關閉輸出	1
	4		上限回差			1
	5		正偏差報警	0-99	超過上限設定的偏差值開啟報警	50
	6		加熱/制冷選擇	－	0：加熱  1：制冷	0

四、操作方法

1、溫度給定值設定：

在正常顯示模式下，直接按set鍵1秒，儀表顯示下限設定值閃爍，此時通過上下鍵調節設定值，調節完成后再按一下set進入上限溫度設定狀態，完成后按‘SET’鍵保存退出，或不按任何鍵等待10秒鐘后自動保存退出。

2、二級菜單修改：

按儀表面板上的SET鍵三秒進入二級菜單修改狀態，參數符號與參數值交替顯示，此時按▲鍵或▼鍵可修改參數值，長按鍵可實現快速加或減，修改完成后可按SET鍵保存并進入下一參數修改狀態。

五、錯誤指示

當儀表顯示窗顯示“-H-”或“-L-”時，表示該通道傳感器測量值超載或傳感器已壞，應檢修傳感器，若傳感器無故障，請確認所選傳感器是否與所配儀表的分度號一致。
